NAMA : NUR HUDA ADAM

PRODI/KELAS : PENDIDIKAN MATEMATIKA/ B

SEMESTER : 3



A.    Operasi Perbandingan

          Nilai dari dua obyek dapat dibandingkan dengan menggunakan operator-operator sepertiyang terdapat pada tabel di bawah ini.

                     Tabel Operator-Operator Perbandingan

Operator	Deskripsi
==	Sama Dengan
<	Lebih Kecil Dari
<=	Lebih Kecil Atau Sama Dengan
>	Lebih Besar Dari
>=	Lebih Besar Atau Sama Dengan
<> Atau ~=	Tidak Sama Dengan

            Operasi perbandingan adalah operasi yang dioperasikan secara elemen-dengan-elemensehingga operasi ini hanya dapat dilakukan terhadap antara skalar dengan skalar atauvektor/matrik, atau antara dua buah matrik/vektor yang berdimensi sama. Output dari operasi perbandingan adalah sebuah obyek Boolean. Apabila ekspresi yang diuji pada suatu operasi perbandingan mempunyyai nilai logika benar outputnya adalah obyek Boolean T (true, benar) namun kjika ekspresi yang diuji mempunyai nilai logika salah maka outputnya adalah obyek Boolean F (false, salah).

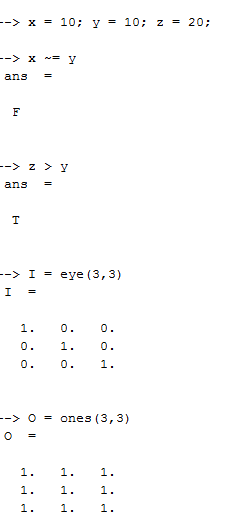

Berikut ini beberapa contoh operasi perbandingan.



     Operasi perbandingan biasanya digunakan sebagai ekspresi yang diuji dalam suatustatemen kondisionalif-elseatau sebagai ekspresi yang digunakan untuk mengontrolproses iterasi dalam suatu statemen perulanganwhile.

         Penggunaan operasi perbandingan pada suatu blok perulangan while dapat diliat pada contoh di bawah ini.



B. Operasi Logika

       Suatu operasi logika digunakan untuk nilai logika yang dihasilkan oleh kombinasi logika atau (or), logika dan (and) dari dua obyek Boolean, atau untuk melakukan operasi negasi (not) terhadap suatu obyek Boolean. Operasi logika adalah operasi yang bersifat elemen dengan elemen. Obyek-obyek yang diuji dalam suatu operasi lagika dapat berupa suatu ekspresi perbandingan maupun berupa suatu konstanta Boolean. Tabel dibawah ini adalah daftar dari operator-operator logika yang terdapat di dalam scilab. Konstanta-konstanta Boolean yang terpasang di dalam Scilab dapat dilihat pada tabel berikutnya.

Operator-Operator Logika

Operator	Deskripsi
&	Dan (and)
l	Atau (or)
~	Negasi atau bukan (Not)





Konstanta-Konstanta Boolean

Variabel	Deskripsi
%ot	Konstanta Boolean untuk benar (True)
%of	Konstanta Boolean untuk salah (False)



Berikut ini beberapa contoh operasi logika







            Suatu operasi logika seringkali digunakan sebagai ekspresi yang diuji dalam suatustatemen kondisionalif-elseatau sebagai ekspresi yang digunakan untuk mengontrolproses iterasi dalam suatu statemen perulangan while.

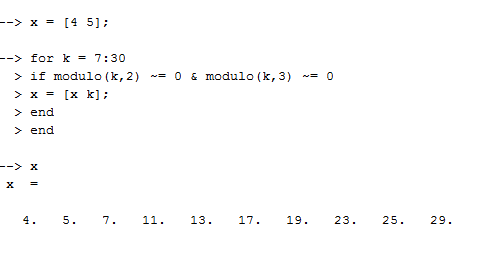

Berikut ini contoh operasi logika yang terdapat di dalam suatu statemen kondisional if.

Contoh suatu operasi logika yang terdapat di dalam suatu statemen perulangan while adalah sebagai berikut.





C. Fungsi-Fungsi Logika

        Selain menyediakan beberapa operator logika, di dalam scilab juga terpasang dua fungsi logika yaitu and dan or. Kedua fungsi tersebut dapat digunakan untuk melakukan operasi logika dan serta logika atau terhadap elemen-elemen suatu matrik/vektor boolean.

And

Fungsi and adalah fungsi untuk operasi logika dan. Berikut ini sintak sari fungsi and:

            B = and(A)      atau     B = and(A, ‘*’)

            B = and(A,1)   atau     B = and(A,’r’)

            B = and(A,2)   atau     B = and(A,’c’)

    Dimana A adalah suatu matriks boolean. Output dari fungsi and adalah konstanta boolean T jika semua elemen matrik yang diuji mempunyai nilai benar dan konstanta boolean F jika terdapra sebuah elemen matrik yang diuji yang mempunyai nilai salah.

Deskripsi ketiga macam sintaks dari fungsi logika and adalah sebagai berikut:

1. And(A) atau and(A,’*’): fungsi and dioperasikan terhadap semua elemen matrik.

2. And(A,1) atau and(A,’r’): fungsi and dioperasikan terhadap elemen-elemen pada setiap vektor kolom yang menyusun matrik A.

3. And(A,2) atau and(A,’c’): fungsi and dioperasikan terhadap elemen-elemen pada setiap vektor baris yang menyusun matrik A.

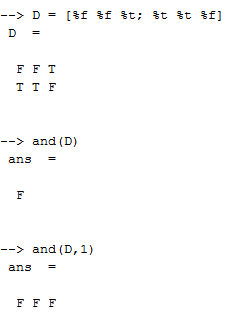

Berikut ini contoh penggunaan fungsi and.



Or

Fungsi or adalah fungsi untuk logika atau. Sintak dari fungsi or adalah sebagai berikut:

      B = or(A)        atau     B = or(A,’*’)

      B = or(A,1)     atau     B = or(A,’r’)

      B = or(A,2)     atau     B = or(A,’c’)

           Dimana A adalah suatu matrik boolean. Output dari fungsi or adalah konstanta boolean T jika terdapat sebuah elemen matrik yang diuji mempunyai nilai benar dan konstanta boolean F jika semua elemen matrik yang diuji yang mempunyai nilai salah.

Deskripsi ketiga macam sintaks dari fungsi logika or adalah sebagai berikut:

1. or(A) atau or(A,’*’): fungsi or dioperasikan terhadap semua elemen matrik.

2. or(A,1) atau or(A,’r’): fungsi or dioperasikan terhadap elemen-elemen pada setiap kolom yang menyusun matrik A.

3. or(A,2) atau or(A,’c’): fungsi or dioperasikan terhadap elemen-elemen pada setiap vektor baris yang menyusun matrik A.



Contoh penggunaan fungsi or adalah sebagai berikut.







BAB 11

Perulangan dan Kondisional

 Scilab menyediakan beberapa statemen yang dapat digunakan untuk mengontrol alur eksekusi terhadap serangkaian statemen. Statemen-statemen tersebut yaitu for, while, if– else dan select–case, break dan continue.

For

Statemen for digunakan untuk melakukan eksekusi secara berulang (iterasi) dalam jumlah tertentu terhadap suatu blok-statemen. Bentuk umum statemen ini adalah sebagai berikut:

            for var = exp

                        Blok-statemen

            end

Dimana var adalah variabel perulangan dan exp adalah ekspresi yang digunakan untuk mengontrol suatu perulangan for. Ekspesi perulangan biasanya berupa sebuah vektor inkremental, j:k atau j:d:k.

Contoh perulangan for yang menggunakan vektor inkremental i:j sebagai ekspresi yang digunakan untuk mengontrol suatu perulangannya adalah sebagai berikut :



Contoh perulangan for yang menggunakan vektor inkremental i:j:k sebagai ekspresi perulangannya adalah sebagai berikut :





While

Statemen perulangan while digunakan untuk menangani suatu proses perulangan yang jumlah perulangannya tidak dapat ditentukan secara pasti. Bentuk umum dari statemen perulangan while adalah sebagai berikut:

while ekspresi then

      blok-statemenakan

end

Blok statemen yang terdapat di dalam sebuah blok pengulangan while akan dieksekusi secara berulang selama ekspresi yang diuji masih bernilai benar, proses perulangan akan dihentikan jika ekspresi yang diuji bernilai salah. Kata-kunci then dapat diganti dengan ENTER,do,simbol koma (,) atau simbol titik-koma(;).

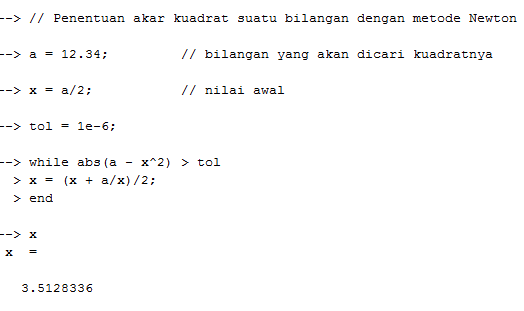

Contoh berikut yang menggambarkan penggunaan statemen perulangan while adalah sebagai berikut:

Break

Statemen break digunakan untuk menghentikan suatu proses perulangan secara paksa. Pada suatu perulangan yang bersarang, statemen break hanya akan menghentikan proses perulangan dimana statemen break berada.

Berikut ini contoh penggunaan statemen break:

Pada contoh ini, ekspresi logika yang diuji pada statemen while nilainya selalu benar (%t) sehingga statemen break digunakan untuk menghentikan proses perulangannya jika suatu kondisi tertentu telah dipenuhi.



Continue

Di dalam suatu blok perulangan, penggunaan statemen continue akan menyebabkan statemen-statemen yang terletak di bawahnya tidak akan dieksekusi dan prosesnya dilanjutkan ke langkah perulangan berikutnya. Statemen continue yang terletak di dalam suatu perulangan yang bertingkat hanya akan berpengaruh terhadap blok perulangan yang melingkupinya saja.

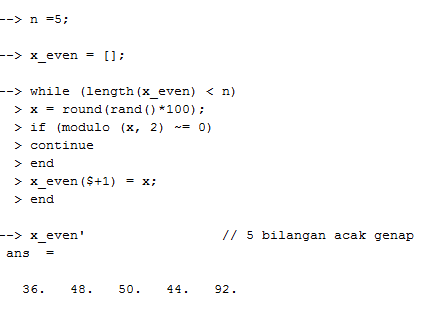

Contoh penggunaan statemen continue adalah sebagai berikut.



 If-Else

Statemen if–else digunakan untuk mengontrol apakah suatu blok statemen akan dieksekusi atautidak. Bentuk paling sederhana dari statemen ini adalah sebagai berikut:if ekspresi then     blok-statemenendBlok statemen yang terletak di dalam blok if hanya akan dieksekusi jika ekspresi yang diuji bernilaibenar. Kata-kunci then dalam blok kondisional if-else dapat diganti dengan ENTER, tanda koma(,) atau tanda titik-koma (;).Berikut ini adalah contoh penggunaan statemen if:

 Apabila terdapat dua alternatif pilihan untuk ekspresi yang diuji dalam blok kondisional maka blokkondisional if-else cocok untuk digunakan.if ekspresi then      blok-statemen pertamaelse      blok-statemen keduaendPada blok kondisional if-else jika ekspresi yang diuji mempunyai nilai benar maka blokstatemenpertama yang akan dieksekusi namun jika ekspresi yang diuji bernilai salah maka blok-statemenkedua yang akan dieksekusi.



Apabila ekspresi yang diuji dalam suatu blok kondisional yang mempunyai lebih dari dua macam pilihan maka bentuk kondisional yang sesuai adalah if-elseif-else yang mempunyai bentuk umumsebagai berikut:

if ekspresi_1 then

    blok-statemen pertamaelse

if ekspresi_2 then

    blok-statemen kedua

.. .

else

    blok-statemen ke-nend

Pada blok kondisional if-elseif-else, suatu blok-statemen akan dieksekusi jika ekspresi yang diujiuntuk blok-statemen tersebut mempunyai nilai benar. Apabila semua ekspresi yang diuji tidak ada yang mempunyai nilai logika benar maka blok-statemen yang terdapat pada blok else yang akan dieksekusi. Blok else bersifat opsional dan dapat diabaikan apabila tidak diperlukan.

statemen kondisional dapat bersarang seperti berikut

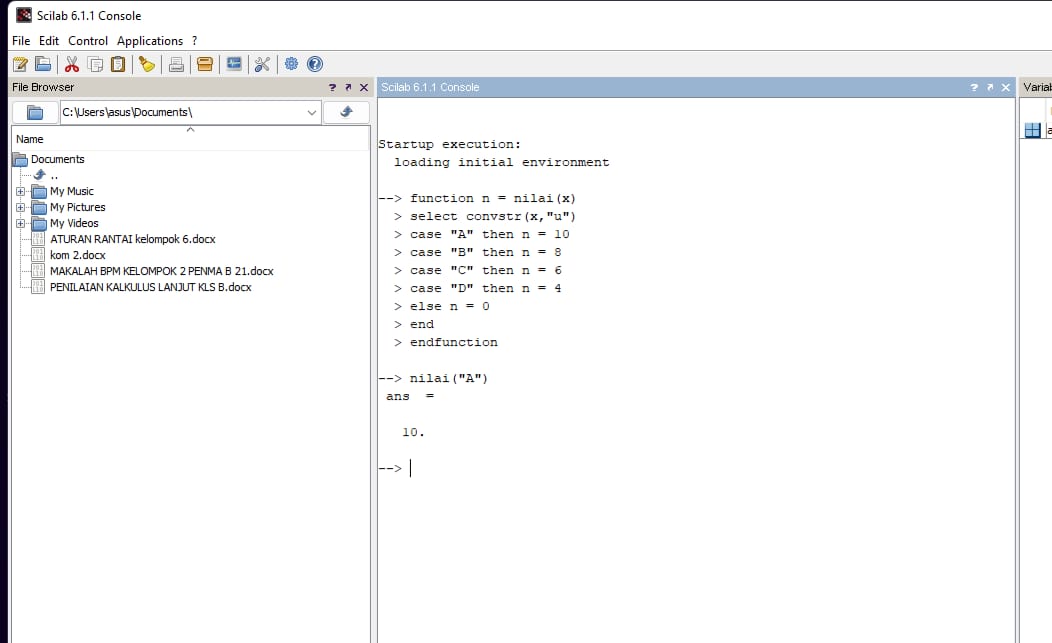

Select-Case

Statemen kondisional select-case cocok untuk digunakan jika ekspresi yang diuji dalam blok kondisional mempunyai nilai diskrit, baik berupa suatu data integer maupun string. Bentuk umum dari statemen select-case adalah sebagai berikut:

select ekspresi

case ekspresi_1 then

          blok-statemen pertama

case ekspresi_2

blok-statemen kedua

. . .

else

blok-statemen ke-nend

Pada blok kondisional select-case, jika ekspresi yang diuji mempunyai nilai yang sama dengannilai ekspresi dari suatu case maka blok-statemen pada case tersebut yang akan dieksekusi. Namunjika nilai dari ekspresi yang diuji tidak ada yang sama dengan salah satu dari nilai ekspresi pada suatu case maka blok statemen yang terdapat pada blok else yang akan dieksekusi. Blok else bersifat opsional dan dapat tidak digunakan jika tidak diperlukan.



BAB 12

EDITOR TEKS SCINOTES

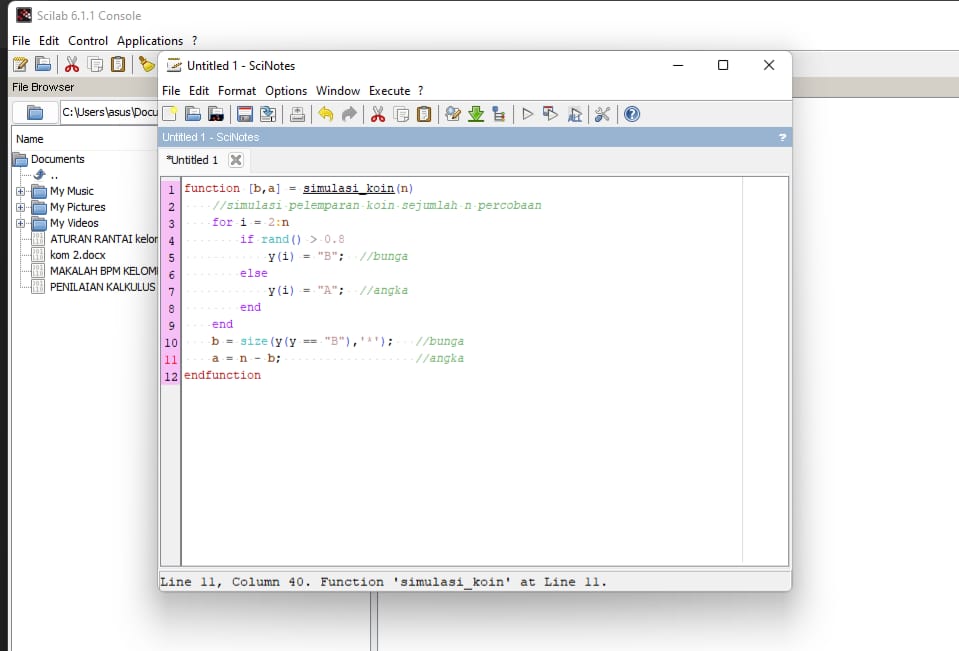

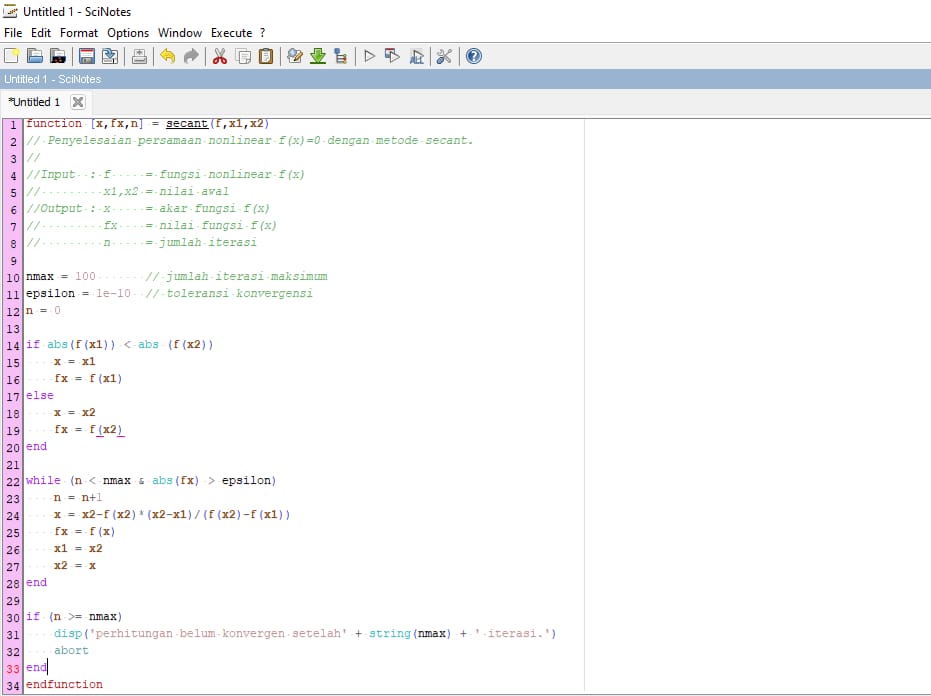

Gambar tampilan dar jendela editor teks scinotes



BAB 13

SKRIP

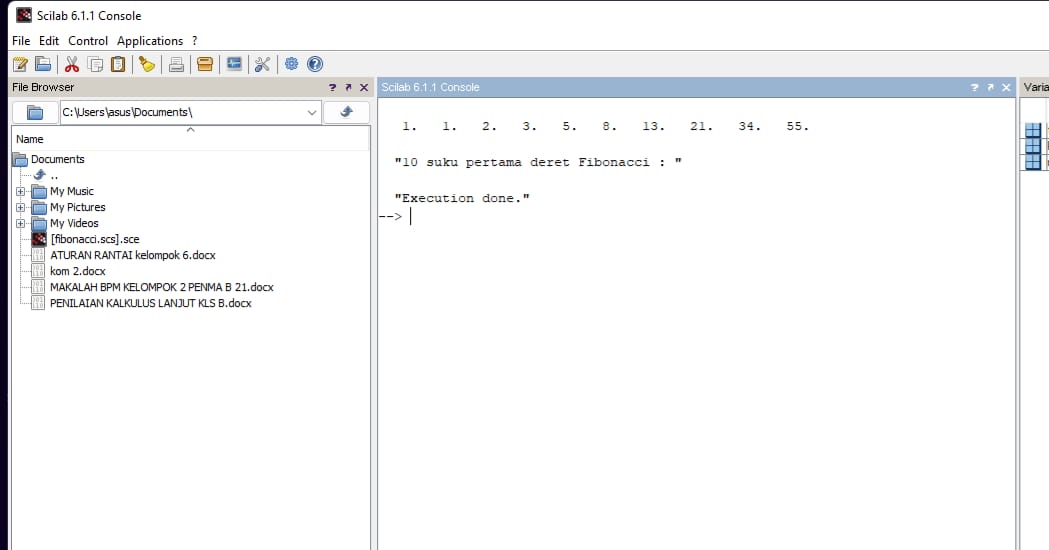

Skrip adalah sebuah file teks yang di dalamnya terdapat statemen-statemen Scilab. Pada saat suatu skrip dijalankan maka statemen-statemen yang terdapat di dalamnya akan dieksekusi seolah-olah statemen-statemen tersebut diketikkan pada Jendela Scilab.

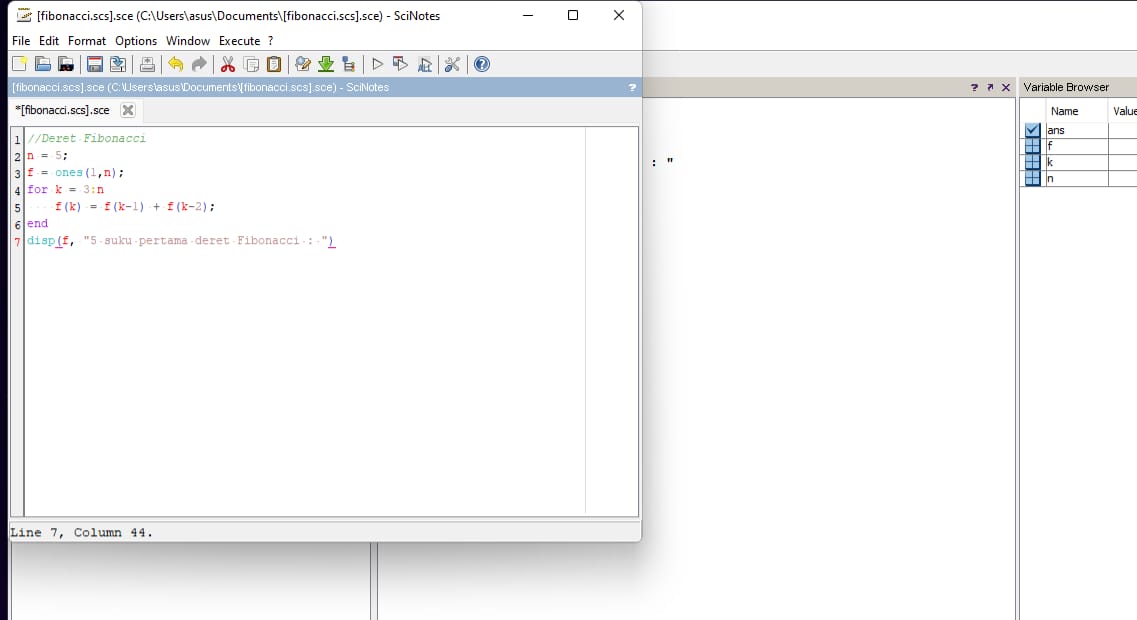

Pembuata Skrip

Cara Menjalankan Skrip





BAB 14

FUNGSI

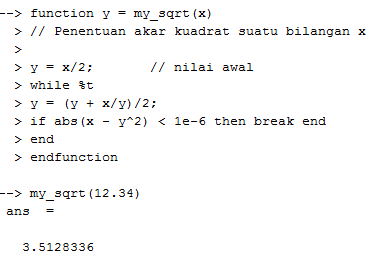

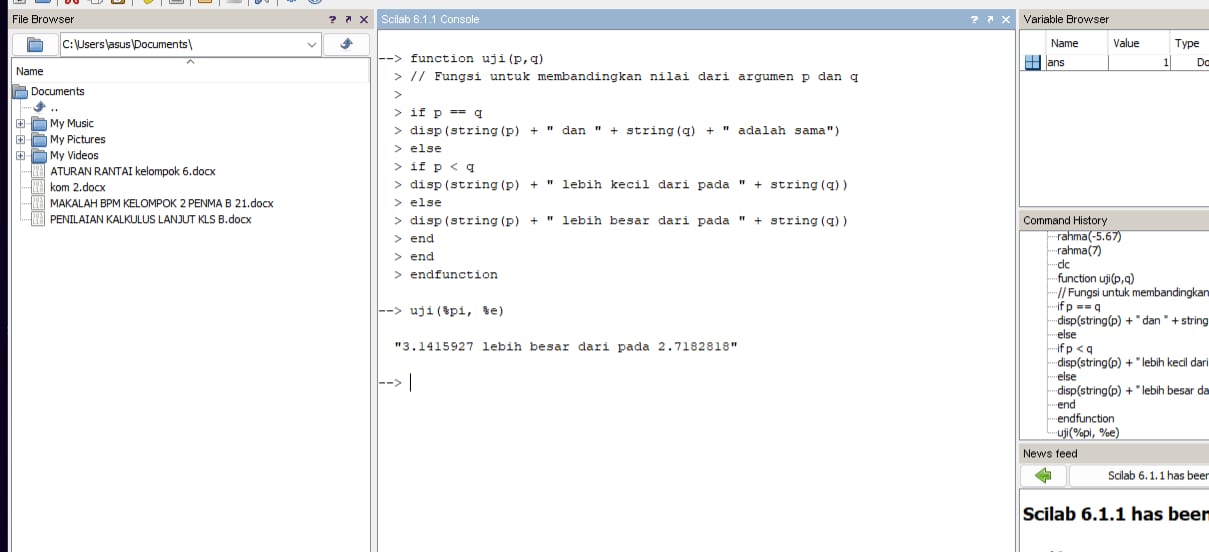

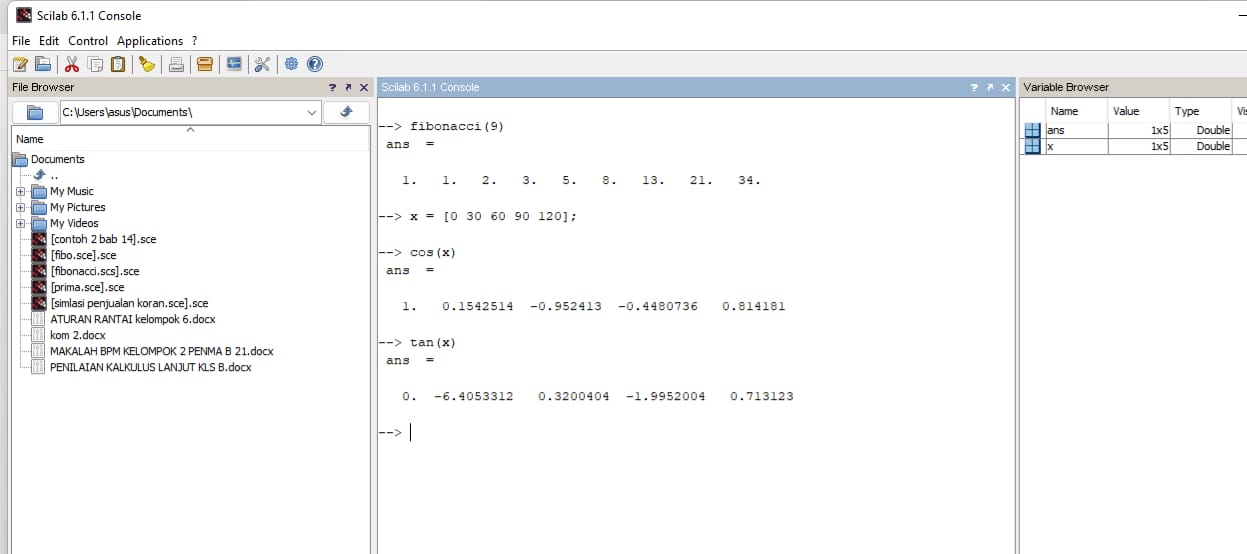

Suatu fungsi adalah sekumpulan statemen yang merepresentasikan sebuah komputasi tertentu. Suatu fungsi dapat dibuat dalam bentuk sebuah file teks (file-fungsi) atau dibuat secara langsung pada jendela Scilab.

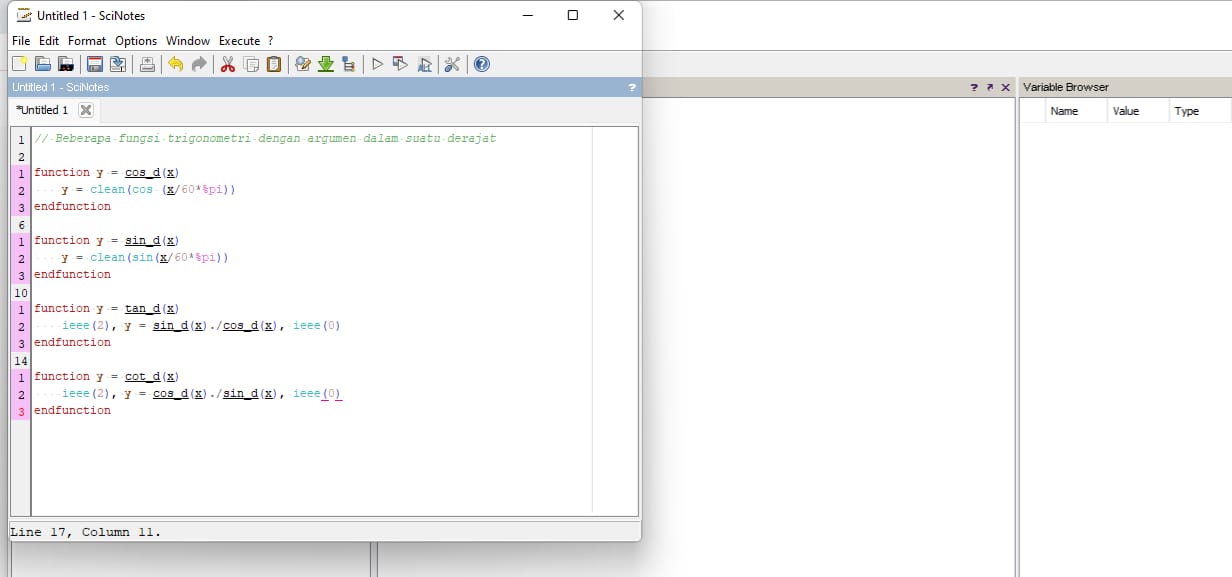

Pada sebuah file-fungsi di dalamnya dapat terdiri dari sebuah fungsi saja maupun beberapa fungsi seperti yang ditunjukkan pada contoh-contoh di bawah ini.

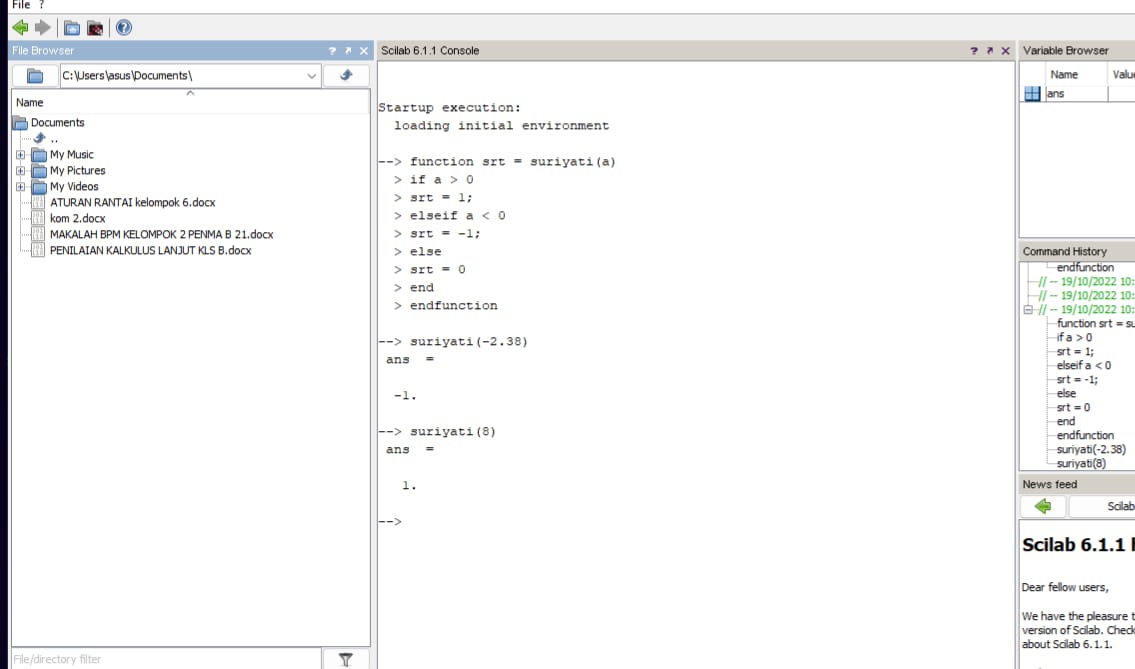

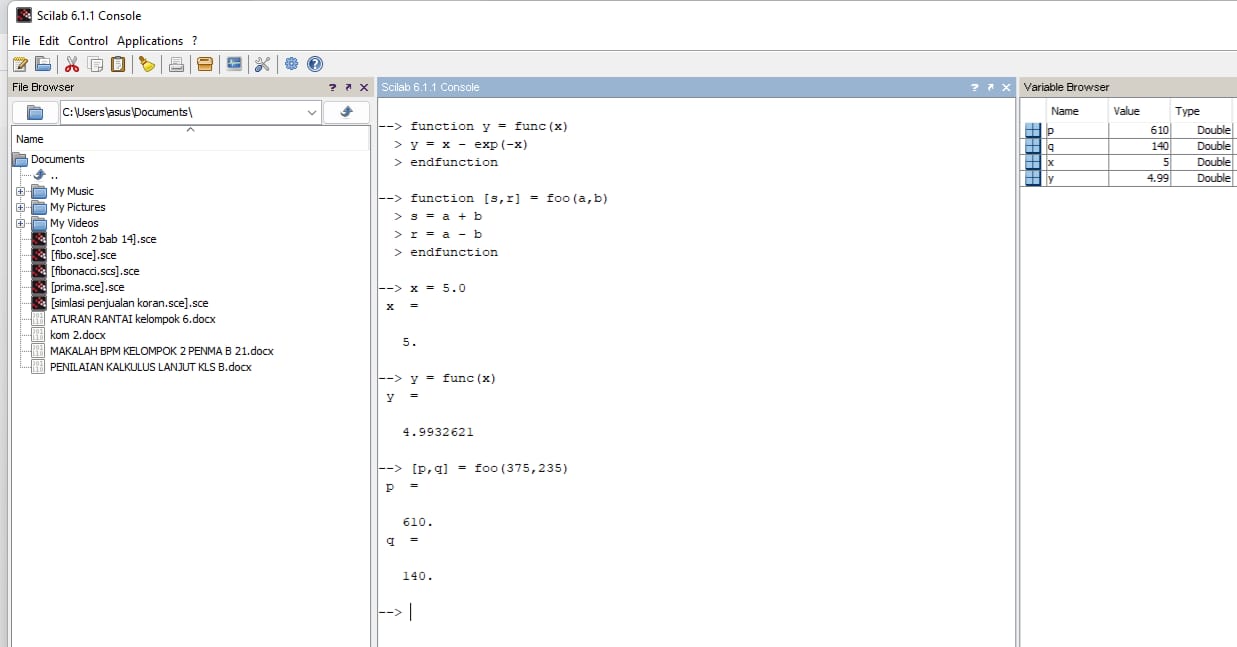

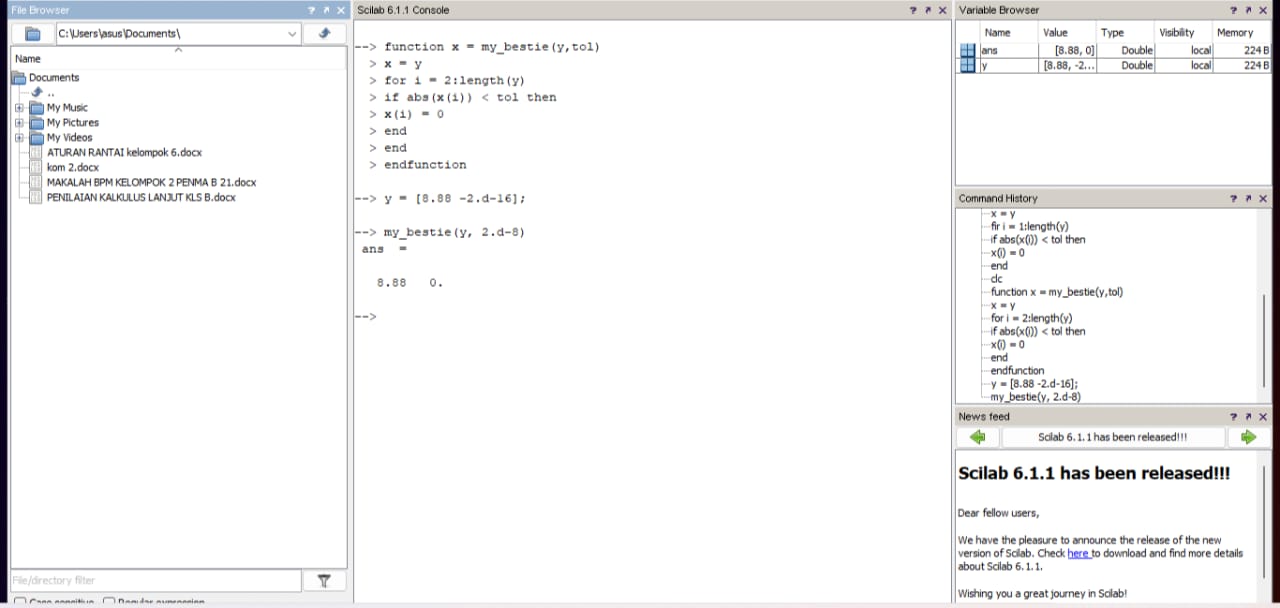

Membuat Suatu Fungsi Secara Langsung Pada Jendela Scilab



Variabel Lokal dan Variabel Gloal





BAB 15

INPUT DAN OUTPUT

Memasukkan Data Dengan Fungsi Input

selain melalui baris perintah, suatu data juga dapat dimasukkan dengan fungsi input dengan sintaks sebagai berikut.

x = input("teks")

x = input("teks", "string")

Fungsi input dapat digunakan didalam sebuah skrip untuk proses pemasukan data secara interaktif.

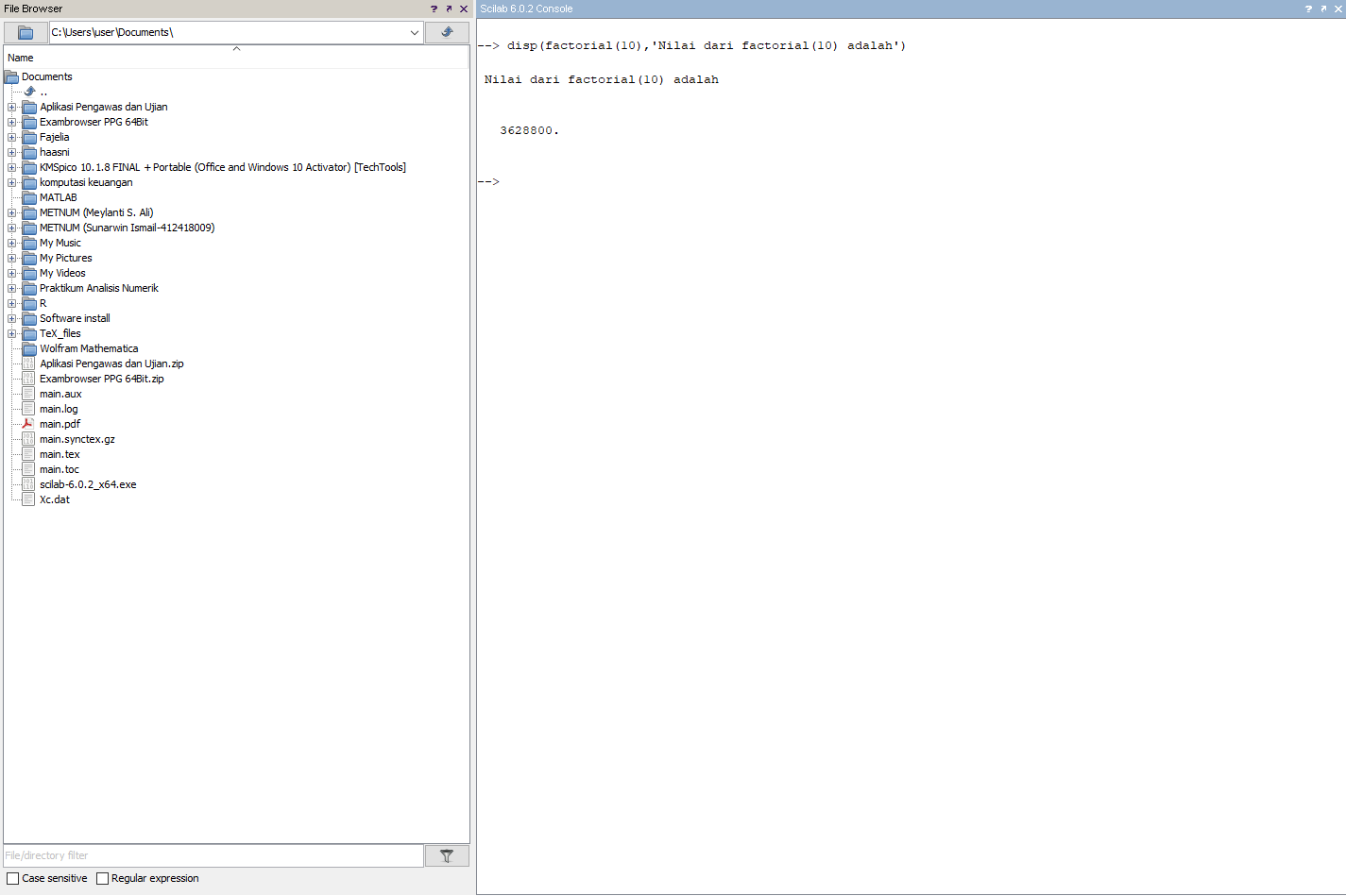

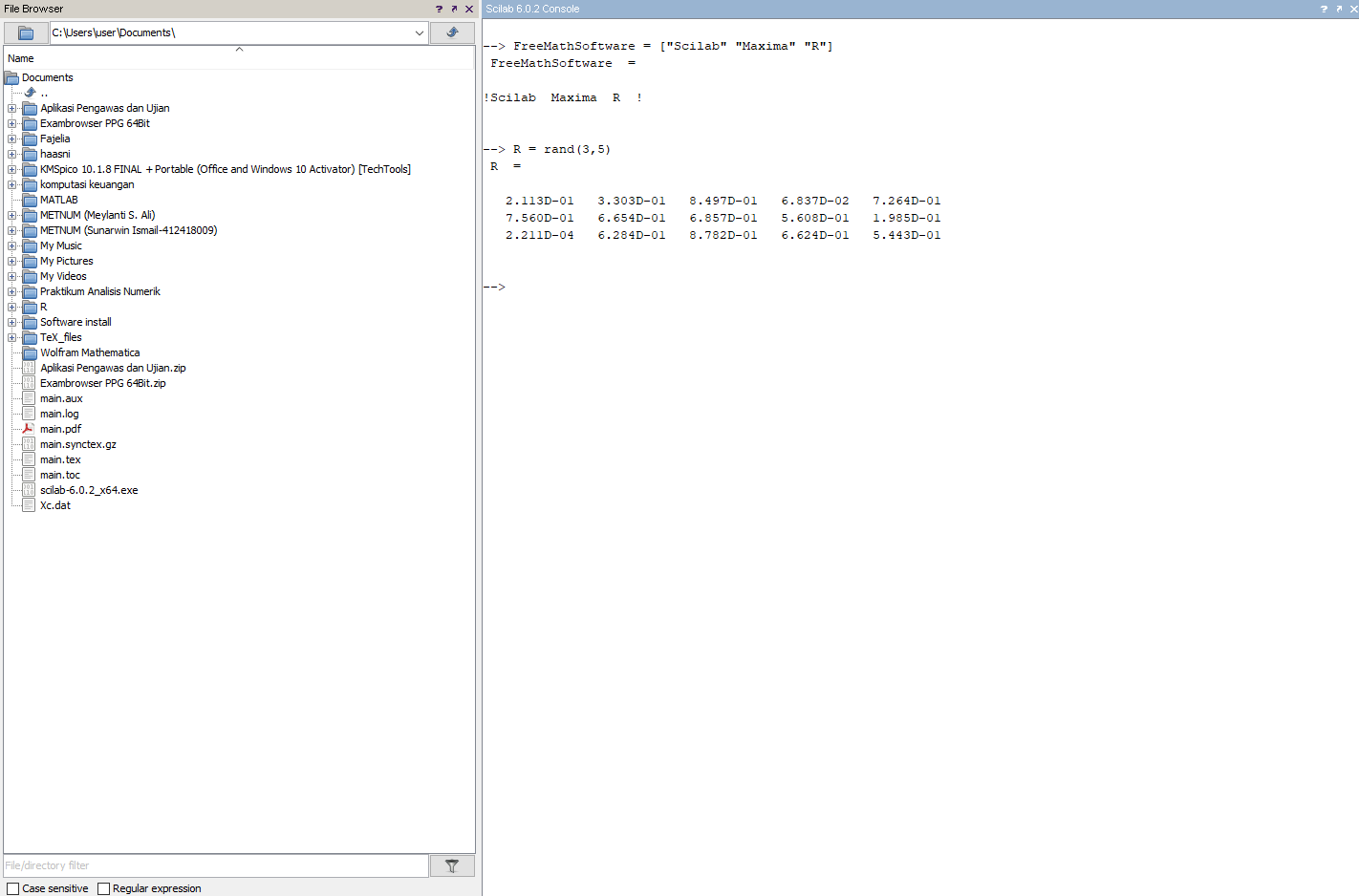

Menampilkan Nilai Suatu Variabel Dengan Fungsi Disp



Fungsi disp akan menampilkan nilai variabel-veriabel dengan ututan yang terbalik  dengan urutan daftar variabel pada argumen input.

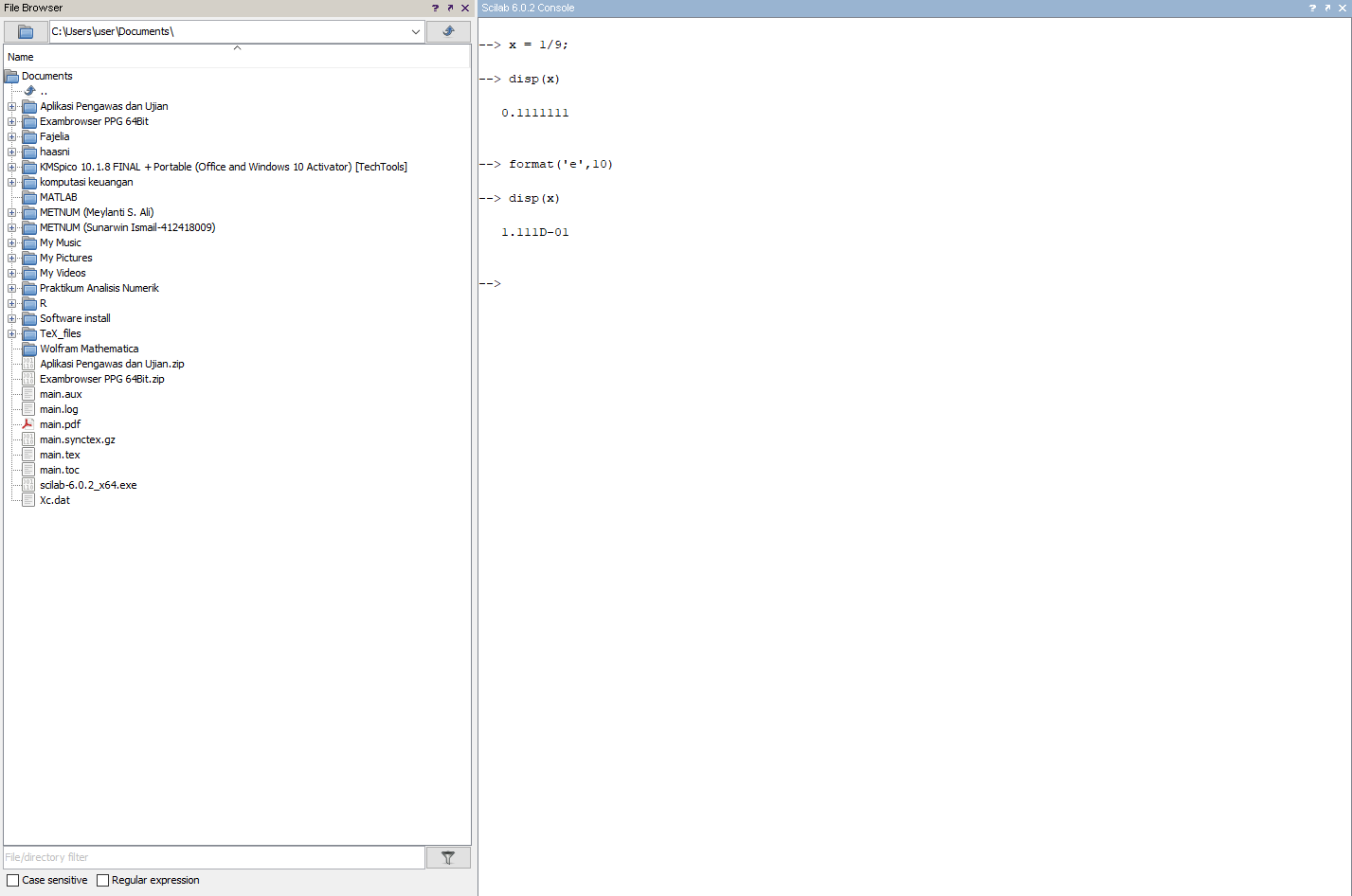

Untuk variabel numerik, perintah disp akan menampilkan nilainya sesuai dengan format yang sedang digunakan.

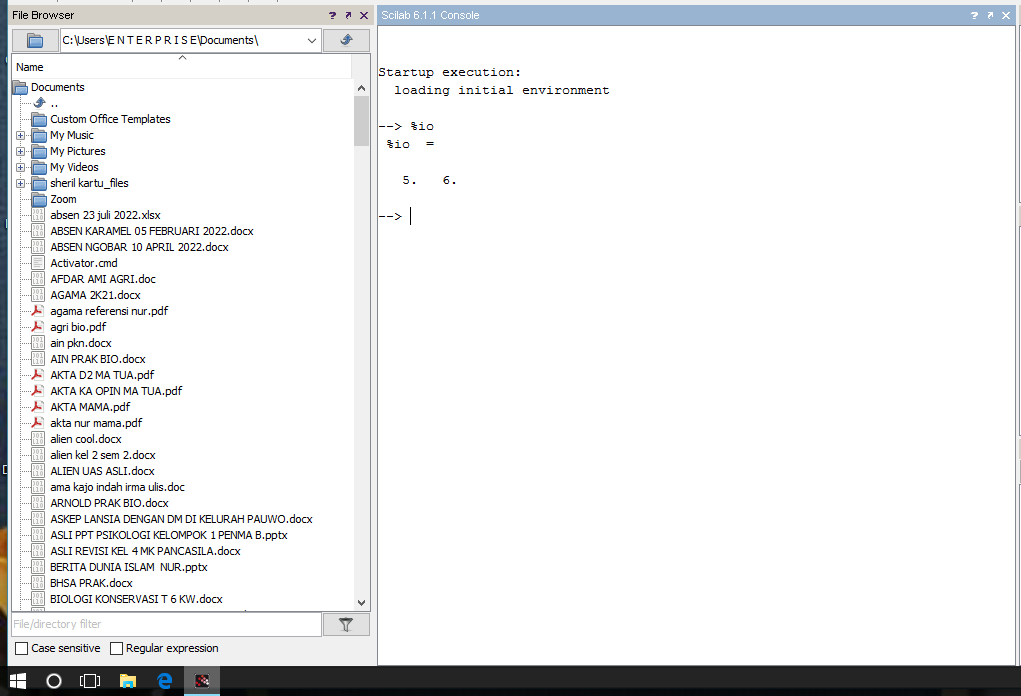

Penanda File

Penanda file adalah angka yang digunakan oleh Scilab sebagai unit file untuk file-file yang sedang digunakan pada proses pembacaan atau penulisan kata. Namun terdapat sebuah pengecualian pada penanda file, yaitu untuk angka 5 dan 6. Kedua angka ini digunakan secara khusus oleh Scilab masing-masing sebagai penanda untuk papan ketik (keyboard) dan jendela Scilab (Konsol Scilab).

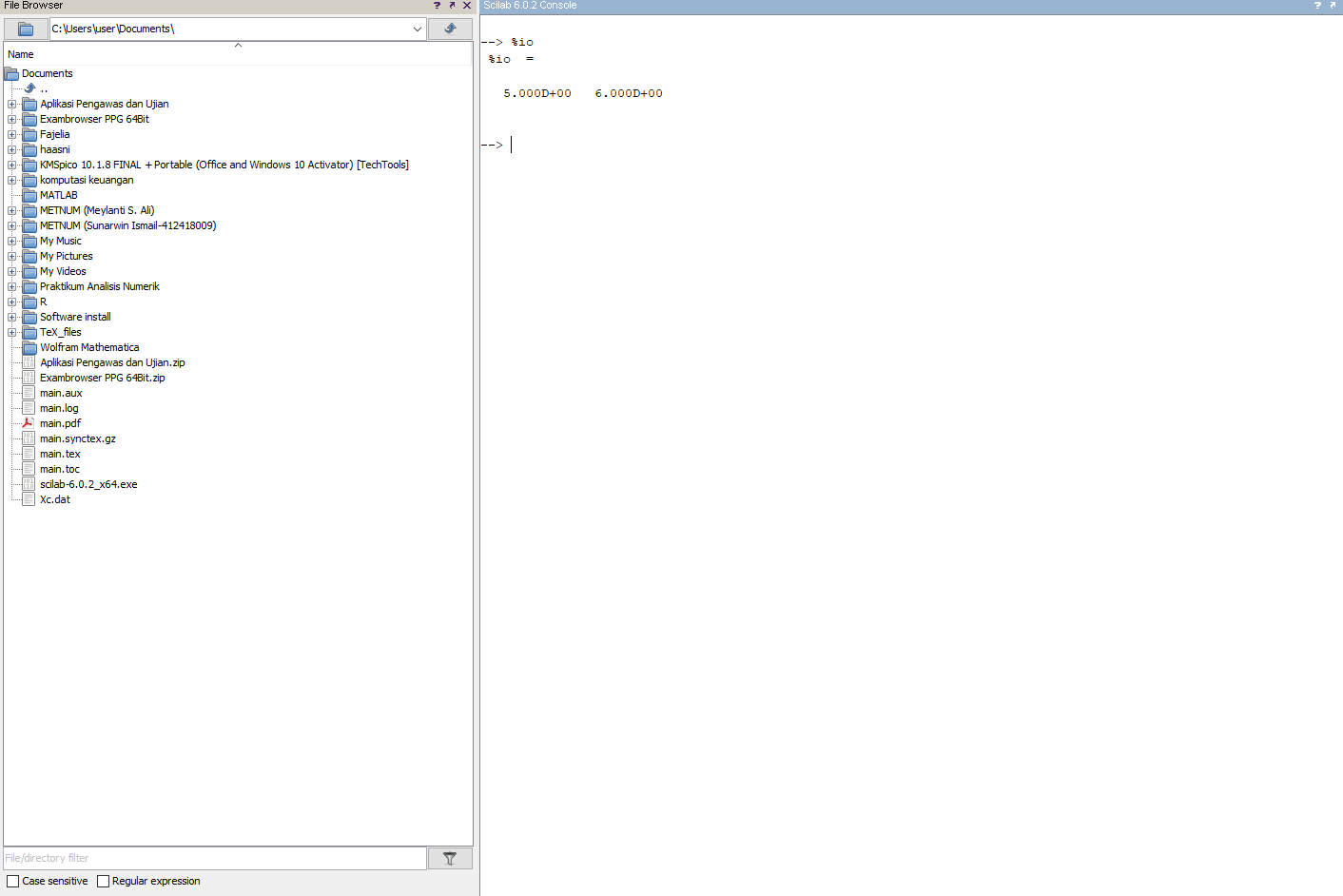

Angka 5 atau %io(1) dan angka 6 atau %io(2) dapat digunakan pada proses pemasukan data maupun penulisan data.



Mencetak Nilai Variabel Dengan Fungsi Print

Sebuah Variabel juga dapat dicetak nama dan nilainya ke dalam suatu file dalam fungsi print yang mempunyai sintak sebagai berikut:

    print(nama_file, x1, x2, ..., xn)



Fungsi print juga dapat digunakan untuk dapat menampilkan nilai sebuah variabel pada jendela Scilab dengan menggunakan angka 6 atau %io(2) sebagai argumen nama file.

    print(%io(2), x1, x2, ...,xn)

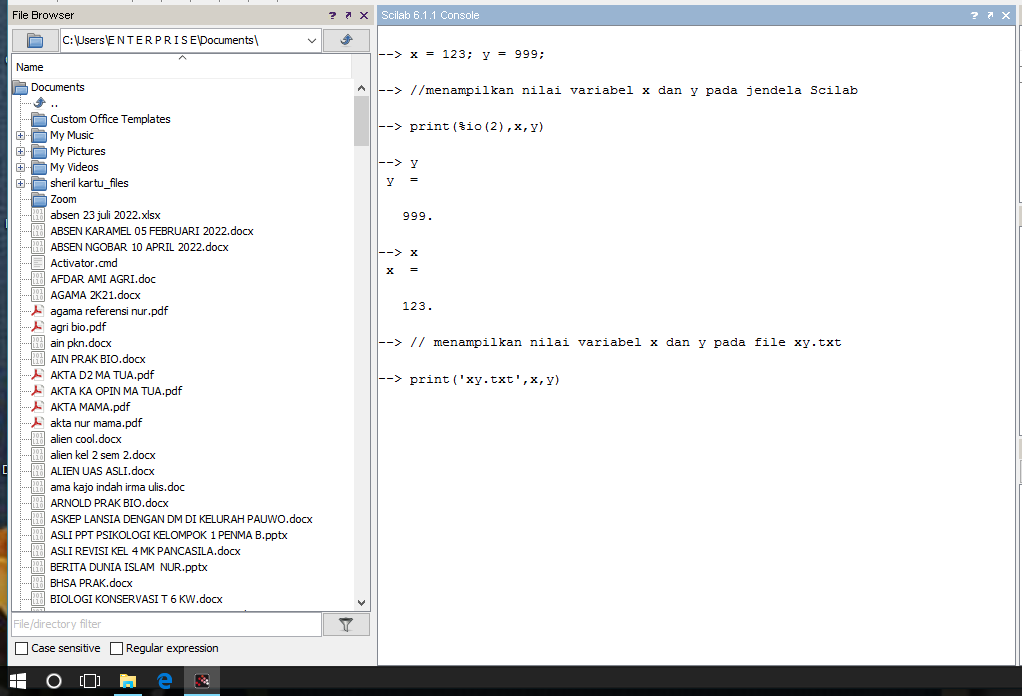

Contoh penggunaan fungsi print adalah sebagai berikut.



Membukan Dan Menutup File Data

Sebuah file dapat dibuka dengan fungsi file yang mempunyai sintaks sebagai berikut:

 fid = file('open', fname, status)

Dimana fid adalah angka pada file, fname adalah nama file data dan status adalah status file.

Argumen status pada fungsi file adalah string yang menunjukkan status file yang nilainya adalah salah satu dari beberapa string dibawah ini:

• 'new' untuk file yang baru (default)
• 'old' untuk file yang sudah ada,
• 'unknow' untuk file yang statusnya tidak diketahui,
• 'scratch' untuk file yang digunakan secara sementara dan akan dihapus pada akhir sesi Scilab.

Misalkan data-data yang akan disimpan ke dalam file adalah sebagai berikut :

Sebuah file dapat dibuka dengan fungsi mopen yang mempunyai sebagai sebagai berikut:

 fid = mopen(fname, mode)

Dimana fid adalah angka penanda file, fname adalah nama file data dan mode adalah string yang dinyatakan operasi pada file.



Informasi Mengenai File-File yang Telah Dibuka

Informasi mengenai sebuh file yang sedang dibuka dapat diketahui dengan fungsi dispfiles(fid), dimana fid adalah penanda file. Jika fungsi dispfiles dijalankan tanpa argumen maka tampilkan informasi dari semua file yang sedang dibuka.



Menyimpan dan Membaca Data String dalam Forum dalam Format Teks ASCII

Suatu data string dapat disimpan ke dalam sebuah file teks dengan fungsi mputl yang mempunyai sebagai berikut:

  mputl(str, nama_file)

Dimana str adalah nama string yang akan ditulis dan nama_file adalah nama dari file yang akan digunakan untuk menyimpan string.

Data string yang tersimpan suatu file teks dapat dibaca dengan menggunakan fungsi mgetl yang mempunyai sintak sebagai berikut :

  mgelt(nama_file, n)

dimana nama_file adalah nama dari file dimana string tersimpan, dan n adalah jumlah baris yang akan dibaca. Argumen n bersifat opsional jika tidak digunakan maka semua baris string akan dibaca.

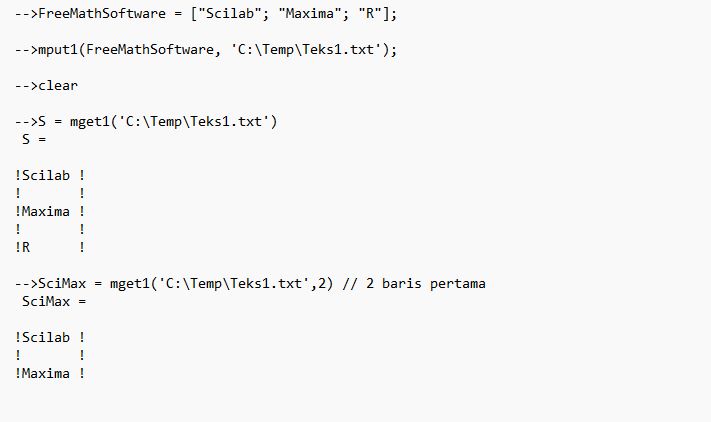

Contoh Penggunaan fungsi mpult dan mgetl adalah sebagai berikut :



Menyimpan dan Membaca Data dengan Format Fortran

Fungsi write dapat digunakan untuk menyimpan nilai suatu variabel ke dalam sebuah file untuk menampilkannya pada jendela scilab. Sintaks dari fungsi write adalah :

   write (nama_file, var, fmt)

dimana nama_file adalah penanda file atau nama file var adalah nama variabel dan fmt adalah format penulisan yang digunakan.



Contoh fungsi write untuk menuliskan data pada sebuah file adalah sebagai berikut:

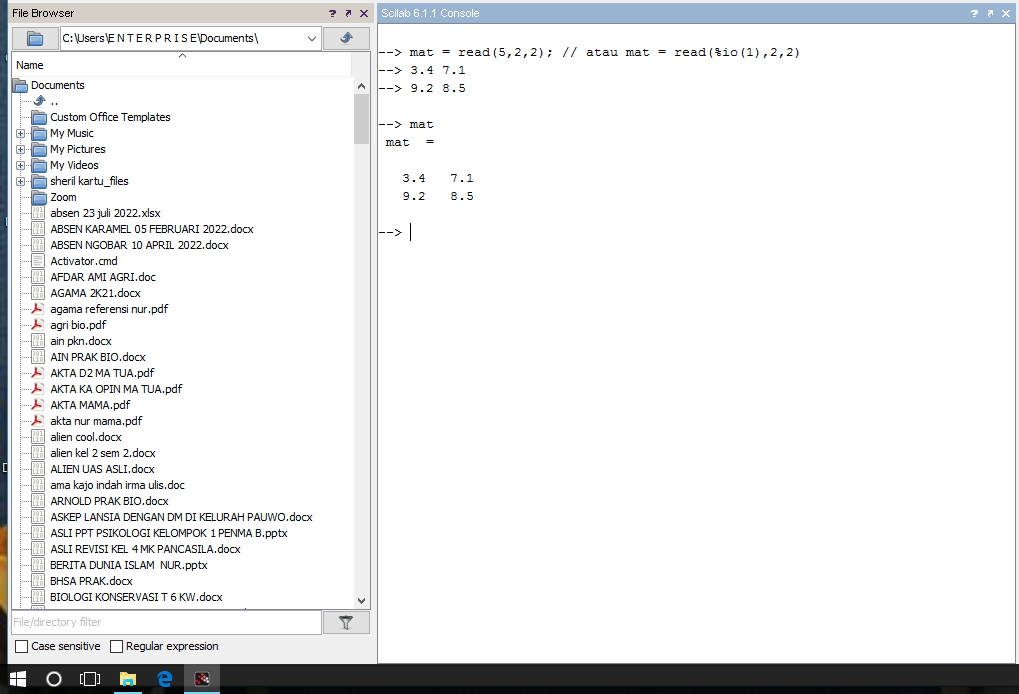

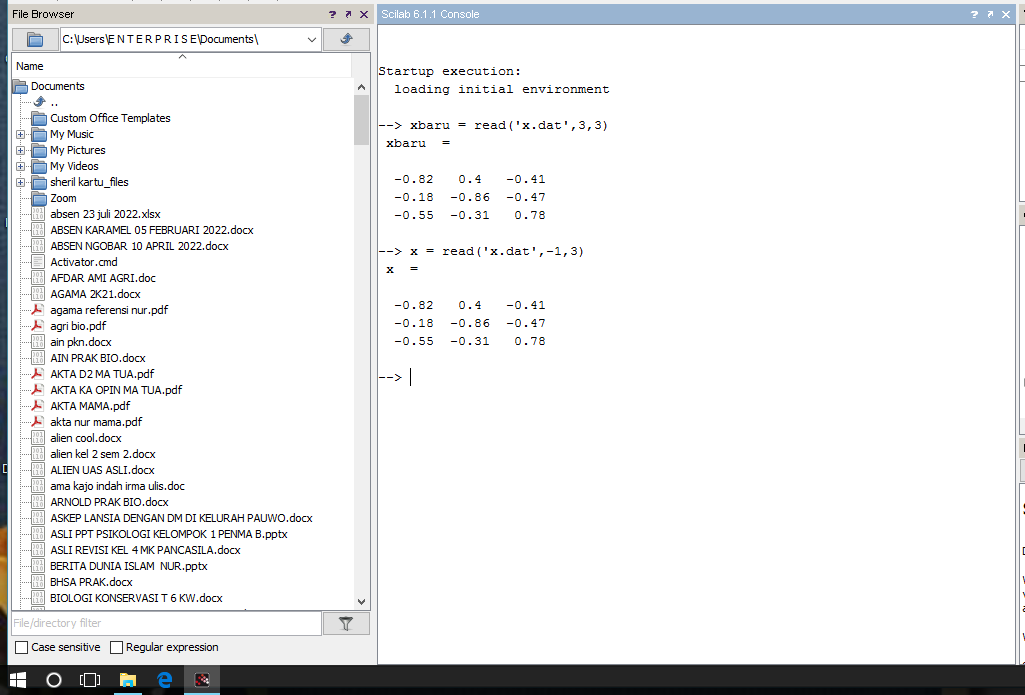

Contoh membaca dari sebuah file dengan fungsi read adalah sebagai berikut:

Contoh penggunaan fungsi read untuk membaca data dari papan ketik.



Menyimpan dan Membaca Data dengan Format C

Fungsi mfprint dapat digunakan untuk manyimpan nilai suatu variabel kedalam sebuah  file atau untuk menampilkan nilai suatu variabel pada jendela scilab.

Sintak dari fungsi mfpintf adalah sebagai berikut:

  mfprintf(nama_file, fmt, var1, var2, ...,varn)

dimana nama_file adalah nama file data, fmt adalah format penulisan data, serta var1, var2, varn nama-nama variabel yang ingin disimpan pada file data.

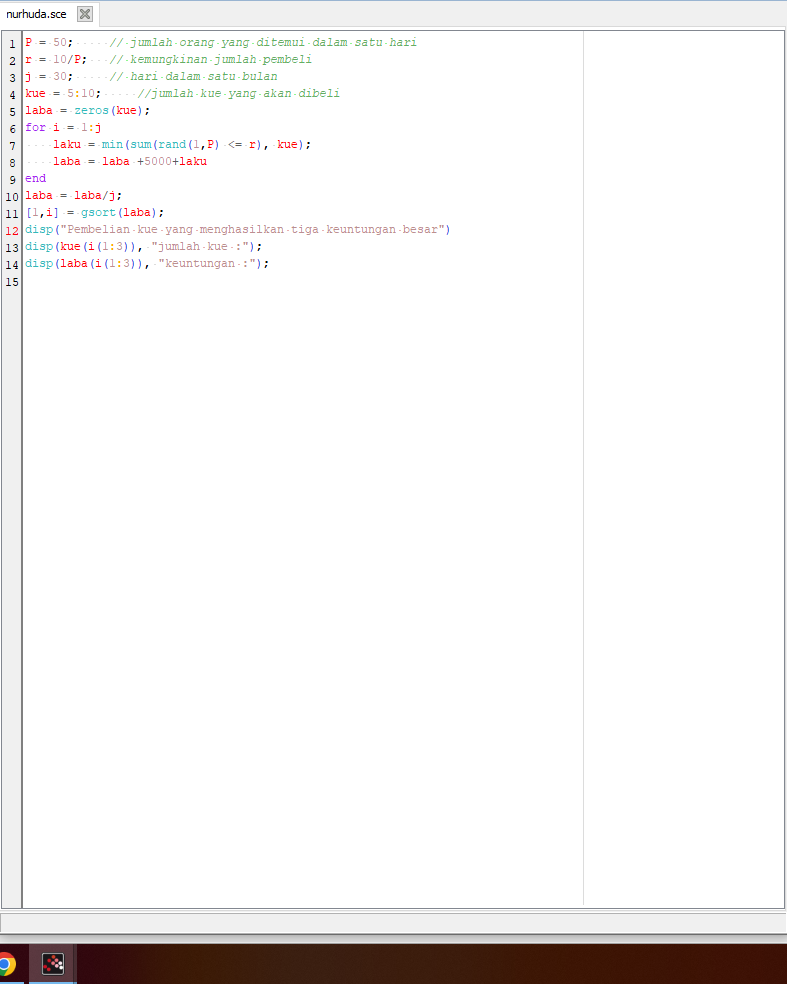

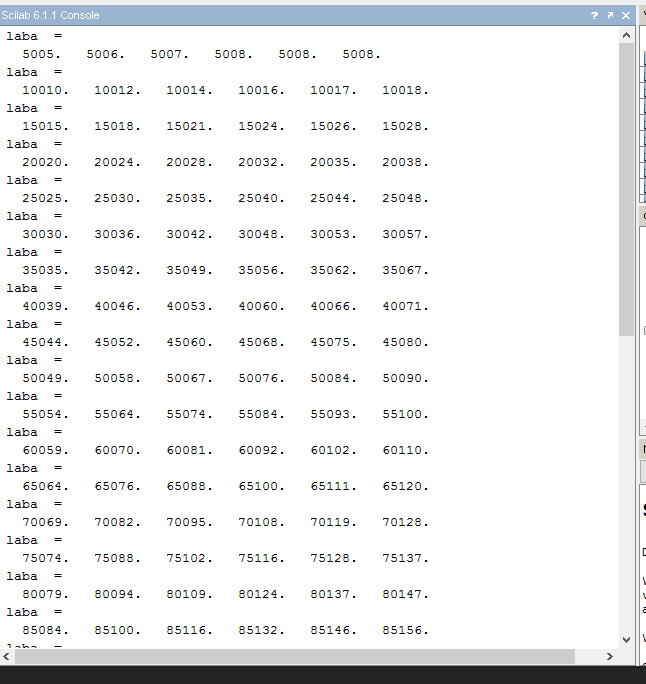

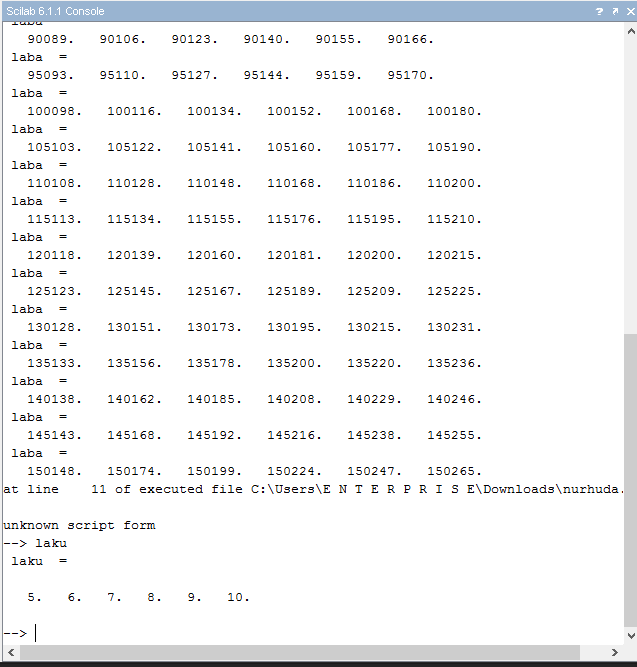

 TUGAS CONTOH PERMASALAHAN

Ibu Rita menjual Kue disebuah Toko Kue. Dalam sehari kira-kira bu rita bertemu dengan 50 orang. Dari sekian  banyaknya orang, jumlah orang yang membeli kue tersebut sekitar 10 orang. Dengan harga jual kue Rp. 5.000/bungkus.
